رده لوله مانیسمان چیست ؟

5/5
فهرست مطالب ارائه شده در این مقاله:

در مقاله ” رده لوله مانیسمان چیست ؟ ” با مطالب زیر آشنا می شویم:

  • لوله بدون درز یا لوله مانیسمان چیست؟
  • رده لوله مانیسمان چیست ؟
  • روش های تعیین رده لوله مانیسمان.
  • انواع لوله مانیسمان.
  • مهمترین و پر کاربردترین انواع لوله مانیسمان کدامند ؟
  • راهنمای خرید رده های لوله مانیسمان .

لوله مانیسمان چیست ؟

لوله مانیسمان چیست | لوله بدون درز چیست

لوله مانیسمان لوله ای است که از فولاد شمس تولید شده و یک استوانه بدون درز می باشد. عملا در لوله مانیسمان بدون درز هیچگونه درز جوشی در طول لوله ملاحظه نمیکنید.

برای آشنایی بیشتر با لوله مانیسمان و تولید کنندگان لوله های مانیسمان، به مقاله ” لوله مانیسمان چیست ” مراجعه نمایید .

روش تولید لوله مانیسمان :

برای آشنایی با روش تولید لوله مانیسمان به مقاله ” روش تولید لوله مانیسمان ” مراجعه نمایید.

رده لوله مانیسمان چیست ؟

رده لوله چیست | رده لوله مانیسمان چیست

در پاسخ به رده لوله مانیسمان چیست ، به طور کلی برای انتخاب لوله مانیسمان در هر پروژه تاسیساتی یا انتقال سیالات مانند نفت و گاز، ۲ المان ارائه می گردد.

  1. ضخامت
  2. سایز قطر اسمی لوله

ضخامت لوله حد فاصل قطر داخلی و قطر خارجی یک لوله می باشد.

به طور کلی رده لوله، فاکتوری برای اعلام ضخامت یک لوله می باشد. اما مهمترین نکته ای که باید در مورد رده لوله مانیسمان بدانید آن است که یک رده در سایزهای مختلف لوله ها متفاوت است.

مثلاً در مورد لوله مانیسمان رده ۴۰، ضخامت لوله بسته به سایز قطر خارجی لوله متغیر می باشد.

به طور مثال ضخامت لوله رده ۴۰ در سایز ۳/۴ اینچ عدد ۲.۸۹ میلیمتر می باشد.

در صورتی که ضخامت لوله رده ۴۰ در سایز ۱ اینچ عدد ۳.۳۸ میلیمتر می باشد.

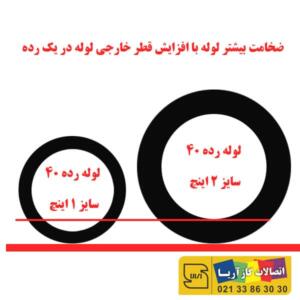

لذا به طور ساده می توان گفت در یک رده لوله مانیسمان مثلاً لوله رده ۴۰، هرچه سایز قطر خارجی لوله افزایش می یابد، ضخامت لوله نیز افزایش می یابد.

ضخامت در رده لوله مانیسمان چیست

تاریخچه پیدایش رده لوله برای اولین بار در جهان :

رده لوله اولین بار در  سازمان استاندارد آمریکا ANSI به جهان ارائه گردید. تا قبل از این ارائه جداول  تولید لوله ها بر مبنای جدول وزنی آهن نرم صورت می‌گرفت.

از آن جایی که فولاد آلیاژی و لوله های فولادی به بازار تولیدات جهان ارائه گردید، جداول وزنی مربوط به لوله های آهن نرم کنار گذاشته شد و استانداردهای جدید جایگزین شد.

افزایش ضخامت و کاهش قطر داخلی با افزایش رده لوله :

با تکیه بر  تحمل فشار، فولاد های آلیاژی به عنوان جایگزین آهن، توانستند با ضخامت‌های پایین، فشار بالاتری را تحمل نمایند.

نکته بسیار بسیار مهم آن است که در کلیه لوله ها و رده های لوله، به خاطر تامین رده بالاتر لوله، ضخامت بالاتری تامین می گردد. این افزایش ضخامت باعث کاهش  قطر داخلی لوله می گردد و عملاً قطر خارجی لوله ها هیچ تغییری نمی نماید.

مثلاً قطر خارجی لوله ۱ اینچ در تمامی رده‌ها مانند لوله رده ۲۰ یا لوله رده ۴۰ یا لوله رده ۸۰ یکسان می‌باشد و این افزایش ضخامت به سمت داخل جدار لوله می باشد.

رده های مختلف لوله مانیسمان | رده لوله مانیسمان چیست

بدیهی است که  بر خلاف انتظار هر چه  رده لوله ها یا ضخامت لوله ها در یک سایز بالا می رود، دبی یا شار سیال عبوری در  داخل لوله کاهش می یابد و آن نیز سطح مقطع درونی لوله می باشد.


خواندن این مقاله را از دست ندهید: انواع لوله کشی فاضلاب ساختمان


روش های تعیین رده لوله مانیسمان:

برای تعیین رده لوله مانیسمان از ۳ روش استفاده میگردد:

  1. بر مبنای ضخامت در لوله ها بر پایه انجمن استاندارد آمریکا ANSI
  2. شاخص وزنی بر پایه انجمن مهندسی مکانیک آمریکا ASME
  3. استاندارد انجمن نفت آمریکا یا api

تشخیص رده لوله مانیسمان بر اساس جدول ضخامت ANSI :

بر اساس اعلام ضخامت یا جدول ضخامت در لوله ها، بر پایه انجمن استاندارد آمریکا ANSI  با شاخص schedule Number با مخفف SCH می توان به رده لوله دست یافت.

در قالب جدول ضخامت لوله، ضخامت لوله به صورت اینچ یا میلیمتر تعیین می گردد. این اعداد مطابق با جدول ANSI می باشد.

ANSI مخفف American National Standards Institute می باشد.

این موسسه به عنوان انستیتو استاندارد ملی آمریکا در جهان فعالیت می نماید و کار آن تطبیق استانداردهای موجود در آمریکا با استانداردهای موجود در جهان و نظارت بر روند تولیدات و خدمات در این قالب می باشد.

تشخیص رده لوله مانیسمان بر اساس شاخص وزنی:

برپایه قالب جامعه مهندسی مکانیک آمریکا ASME انجمن تست مواد آمریکا ASTM

از طریق شاخص های استاندارد(STD), بسیار قوی XS, بسیار بسیار قوی XXS

این فاکتور ها از طریق ابعاد ثبت شده اولین سازندگان لوله در ابتدای استاندارد نویسی سازمان استاندارد آمریکا الگوبرداری شده است.

قالب های اولیه استاندارد لوله بر مبنای آهن نرم (که اکنون تولید نمی‌شود) طراحی گردیده بود.
در تغییر ساختار استاندارد برمبنا شاخص وزنی ASME و ASTM تعیین رده لوله بر مبنای شاخص وزنی , وزن واحد طول لوله ثابت نگه داشته شد و قالب جدید ارائه گردید .
به طور مثال یک متر لوله رده XS با معادل لوله آهن نرم آن، یک وزن لحاظ شده بود.

سوال: با وضعیت جرم حجمی بسیار نزدیک آهن نرم به لوله های فولادی، چگونه این امکان اتفاق می افتد؟

پاسخ: نکته در آن است که در قالب استاندارد لوله های اولیه که به آهن نرم مشهور بودند، در تغییر سایز، قطر داخلی لوله ثابت نگه داشته می شد. اضافه ضخامت به قطر خارجی لوله می افزود. اما در قالبهای رده گذاری نسل های بعد، قطر خارجی ثابت نگه داشته و قطر داخلی کاهش می یابد. مثلاً در مورد لوله ۲ اینچ اگر از قالب استاندارد آهن نرم استفاده گردد، قطر خارجی لوله از لوله ای که با سایز ۲ اینچ در قالب رده بندی X تولید گردد، بیشتر خواهد بود.


برای آشنایی بیشتر با انواع لوله، تاریخچه و کاربرد انواع آنها به مقاله ” لوله چیست و چه کاربردهایی دارد؟ ” مراجعه نمایید.


تشخیص رده لوله بر مبنای استاندارد انجمن نفت آمریکا یا api:

API مخفف American petroleum institute است.

البته در این قالب استاندارد برای سایز ها و ضخامت های منحصر به فرد جداره آنها، شاخص‌های ابعاد ای وجود ندارد.

چند نکته مهم در مورد جداول استاندارد رده لوله:

در تولید لوله های تا سایز ۱۰ اینچ، ضخامت لوله مانیسمان در جدول STD با رده ۴۰ یکسان می باشد.

فقط در سایز های ۱۲ اینچ به بالا تا ۲۴ اینچ ضخامت در مورد قالب رده ۴۰ و STD متفاوت می باشد.

در لوله های تا سایز ۸ اینچ، ضخامت در رده xs با رده ۸۰ یکی هستند.

لوله های رده XXS معادل نداشته و برای استخراج ضخامت ها باید مستقیماً به جداول XXS مراجعه کنید.

هرچه لوله ها به خاطر جدول رده‌بندی، از ضخامت بالاتری برخوردار می گردند، این اضافه ضخامت باعث کم شدن قطر داخلی لوله میگردد و عملاً تغییر اسکجول لوله ها تغییری در سایز خارجی لوله ها نخواهد داشت.

جدول رده بندی لوله ها :

در جدول رده بندی لوله ها ، مشخصات رده های لوله مانیسمان استیل و فولادی قابل مشاهده است :

جدول مشخصات وزنی لوله مانیسمان بدون درز

انواع رده های لوله مانیسمان:

انواع لوله مانیبسمان با توجه به رده آن ها در ۱۷ گروه زیر می باشند:

  1. لوله مانیسمان رده ۱۰
  2. لوله مانیسمان رده ۲۰
  3. لوله مانیسمان رده ۳۰
  4. لوله مانیسمان STO
  5. لوله مانیسمان رده ۴۰
  6. لوله مانیسمان رده ۶۰
  7. لوله مانیسمان XS
  8. لوله مانیسمان رده ۸۰
  9. لوله مانیسمان رده ۱۰۰
  10. لوله مانیسمان رده ۱۲۰
  11. لوله مانیسمان رده ۱۴۰
  12. لوله مانیسمان رده ۱۶۰
  13. لوله مانیسمان XXS
  14. لوله مانیسمان ۵S
  15. لوله مانیسمان ۱۰S
  16. لوله مانیسمان ۴۰S
  17. لوله مانیسمان ۸۰S

کاربرد رده لوله در مصارف لوله مانیسمان:

لوله بدون درز بازه بسیار متنوعی از انواع لوله در صنایع مختلف می باشد.

چند صنعت مهم که از رده های مختلف لوله های مانیسمان استفاده می کنند:

  • صنایع نفت و گاز
  • صنایع پتروشیمی و انتقال میعانات
  • صنایع کشتی سازی و صنایع سنگین
  • صنایع هیدرولیک و جک سازی
  • تاسیسات ساختمان

مبحث رده لوله و صنایع لوله سازی مبحث پیچیده و طولانی می باشد. آنچه در بالا عنوان گردید، قالبی برای کلیات انتخاب لوله در گروههای مصرف مختلف بود.

بدیهی است در هر گروه انتقال سیالات مخصوصاً صنایع نفت و گاز، انتخاب رده لوله نیاز به محاسبات مکانیک سیالات با جزئیات بالا دارد. اما آنچه در صنعت ساختمان سازی برای خرید لوله مانیسمان و اجرای تاسیسات ساختمانی، مانند لوله گاز توکار و لوله کشی آتش نشانی نیاز است، لوله مانیسمان رده ۲۰ و لوله مانیسمان رده ۴۰ می‌باشد.

بقیه رده های لوله و گروه‌های مختلف، مانند لوله های فشار قوی، علاوه بر بررسی های مکانیکی نیاز به آنالیز شیمیایی و آنالیز مواد دارد که در این مبحث جای گفتار نمی باشد.

پرکاربردترین انواع رده لوله مانیسمان کدامند؟

در صنایع ساختمان سازی ۲ گروه لوله مانیسمان رده ۲۰ و لوله مانیسمان رده ۴۰ پرمصرف ترین لوله ها می باشند.


خواندن این مقاله را از دست ندهید: انتخاب بهترین لوله و اتصالات گازی


راهنمای خرید لوله مانیسمان:

علاوه بر مسائل کیفیت و آنالیز کیفی، یکی از چالش‌های ساختمان سازی و خرید لوله مانیسمان، پیدا‌کردن بهترین قیمت لوله مانیسمان و متریال مصرفی در لوله کشی آتش نشانی یا لوله کشی گاز می باشد.

کالای آهن و فولاد، بر پایه وزن معامله می گردند. لذا لوله های مانیسمان با این که دارای جدول استاندارد لوله مانیسمان می باشند، اما هر وارد کننده لوله مانیسمان با توجه به مذاکرات خاص با شرکتهای تولید کننده چینی، گاهی اوقات رده های لوله های مانیسمان با وزن‌های کمتر از استاندارد بین‌المللی تقاضا می نماید. لذا لوله های مانیسمان موجود در بازار گاهی اوقات دارای وزنی کمتر از جدول استاندارد می باشند.

برای خرید رده های لوله مانیسمان، باید شرط وزنی را لحاظ نمایید.

از هر جایی لوله خرید می نمایید، با پرش مقطعی از لوله ها، از درز مخفی نبودن لوله ها مطمئن شوید.

گروه صنعتی و تولیدی اتصالات گاز آریا، علاوه بر تولید بهترین اتصالات جوشی، ارائه دهنده کاملترین متریال در حوزه صنعت لوله کشی گاز و تاسیسات و آتش نشانی ساختمان می باشد.

آریا جهت ارائه خدمات کامل کیفیت در حوزه بهترین اتصالات جوشی، اقدام به ارائه انواع کاملی از رده های لوله مانیسمان و دیگر لوله های مصرفی در ساختمان مانند لوله api سپاهان، نموده است.

شرکت آریا بهترین اتصالات جوشی موجود در سطح کشور را برای اولین بار با گارانتی مادام العمر ارائه می نماید.

آریا جام تولید کننده انواع اتصالات جوشی اعم از زانو گازی، سردنده گاز، سه راهی گاز، تبدیل گازی، کپ لوله گاز و بست لوله گاز می باشد.

این مهم مدیران مجموعه را بر آن داشته تا با تهیه بهترین لوله مانیسمان و ارائه آن به مشتریان محترم، مانع از افت کیفیت شبکه لوله کشی گاز، به خاطر لوله های معیوب گردند. لذا هر آنچه در شرکت اتصالات گاز آریا جام ارائه می گردد با نظارت بخش فنی و مهندسی این مجموعه صورت گرفته و تضمین کیفیت دارند.

 شما می توانید با استعانت از آزمایشگاه‌های شرکت اتصالات گاز آریا و نیز کارشناسان شرکت اتصالات گاز آریا، هرگونه کالای مربوط به تاسیسات را در سطح ساختمان بررسی فرمایید.

شرکت اتصالات جوشی آریا، بهترین اتصالات جوشی، بهترین رده های لوله مانیسمان و کاملترین ملزومات لوله کشی گاز و لوله کشی آتش نشانی را با قیمت مناسب ارائه می نماید.

امیدواریم از مقاله “رده لوله مانیسمان چیست ؟ ” لذت برده باشید.

پاسخ به سوالات متداول رده لوله مانیسمان چیست :

لوله مانیسمان واقعی را از کجا تهیه نمایم؟

خوشبختانه اتصالات جوشی آریا، ارائه دهنده لوله مانیسمان رده ۲۰ و لوله مانیسمان رده ۴۰ با ضمانت کیفیت و منطبق بر جدول استاندارد بین المللی با قیمت مناسب می باشد.  کافیست با شماره ۰۲۱۳۳۸۶۳۰۳۰ در ساعات اداری تماس بگیرید یا با واتس اپ ما ۰۹۰۲۷۰۷۰۷۰۲ در ارتباط باشید.

چگونه لوله مانیسمان واقعی را از لوله درز مخفی تشخیص دهیم؟

سریع ترین نحوه تشخیص لوله درز مخفی از لوله مانیسمان:
چند قطعه ۵ سانتی متری از لوله را برش زده و به محل خط یا درز مخفی که شک دارید علامت گذاری نمایید.
یک شاقول را در سر لوله قرار داده و با پتک بکوبید. این کار را در کل قطعات انجام دهید. اگر محل خط مشکوک درز مخفی باشد، در تمام لوله‌ها از همان نقطه دچار گسیختگی می گردد.
روش های دیگر را در مقاله ما مطالعه نمایید.

لوله مانیسمان چیست؟

لوله مانیسمان لوله ای است که از فولاد شمس تولید شده و یک استوانه بدون درز می باشد. عملا در لوله مانیسمان بدون درز هیچگونه درز جوشی در طول لوله ملاحظه نمیکنید. به همین علت از تحمل فشار بالاتری برخوردار هستند.

رده لوله مانیسمان چیست؟

در هر پروژه تاسیساتی یا انتقال سیالات مانند نفت و گاز، ۲ المان ارائه می گردد.

۱-ضخامت .
۲-سایز قطر اسمی لوله .

ضخامت لوله حد فاصل قطر داخلی و قطر خارجی یک لوله می باشد.

به طور کلی رده لوله، فاکتوری برای اعلام ضخامت یک لوله می باشد. اما مهمترین نکته آن است که یک رده در سایزهای مختلف لوله ها متفاوت است.

مثلاً در مورد لوله مانیسمان رده ۴۰، ضخامت لوله بسته به سایز قطر خارجی لوله متغیر می باشد.

به طور مثال ضخامت لوله رده ۴۰ در سایز ۳/۴ اینچ عدد ۲.۸۹ میلیمتر می باشد.

در صورتی که ضخامت لوله رده ۴۰ در سایز ۱ اینچ عدد ۳.۳۸ میلیمتر می باشد.

لذا به طور ساده می توان گفت در یک رده لوله مثلاً لوله رده ۴۰، هرچه سایز قطر خارجی لوله افزایش می یابد، ضخامت لوله نیز افزایش می یابد. برای اطلاعات بیشتر، مقاله را مطالعه نمایید.
